UML

OOPDesign

📌 Unified Modeling Language, 소프트웨어 아키텍처, 데이터베이스와 같은 복잡한 시스템을 시각화하고 구성 요소의 관계, 특징, 동작을 쉽게 이해할 수 있도록 구현하는 표준화된 방법

순서

1. 명사 중 일부를 Class로 뽑아내기
   • 추가적인 특성을 가지지 않거나, 관계의 Role을 명시한 것 제외
2. 남은 명사, 형용사를 Attribute로 넣어주기
3. 동사는 Operation으로 넣어주기
4. 제약 사항을 통해 Class 간 Relationship 연결

문법

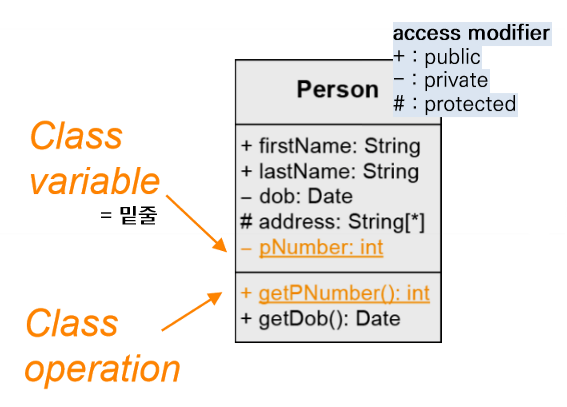

Class Diagram

• Name: PascalCase
• Attribute: [ + | - | # ] 필드명: 타입
  • Access Modifier: + (Public), - (Private), # (Protected)
• OP: [ + | - | # ] 메소드명(파라미터1: 타입1, ...): 리턴타입
• Static (Class variable/OP): 밑줄

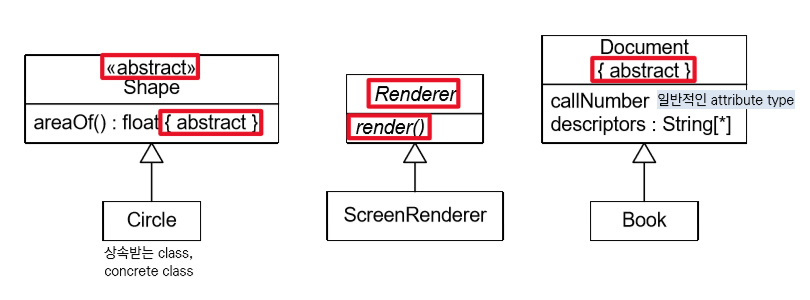

• Abstract Class (추상 클래스)

  • Class: 클래스명 위에 <<abstract>> Stereotype, 기울임체, 클래스명 위/아래에 { abstract } Property
  • OP: 리턴 타입 뒤에 { abstract }, 기울임체
• Interface
  📌 Public Abstract OPs의 모임에 이름을 붙인 것

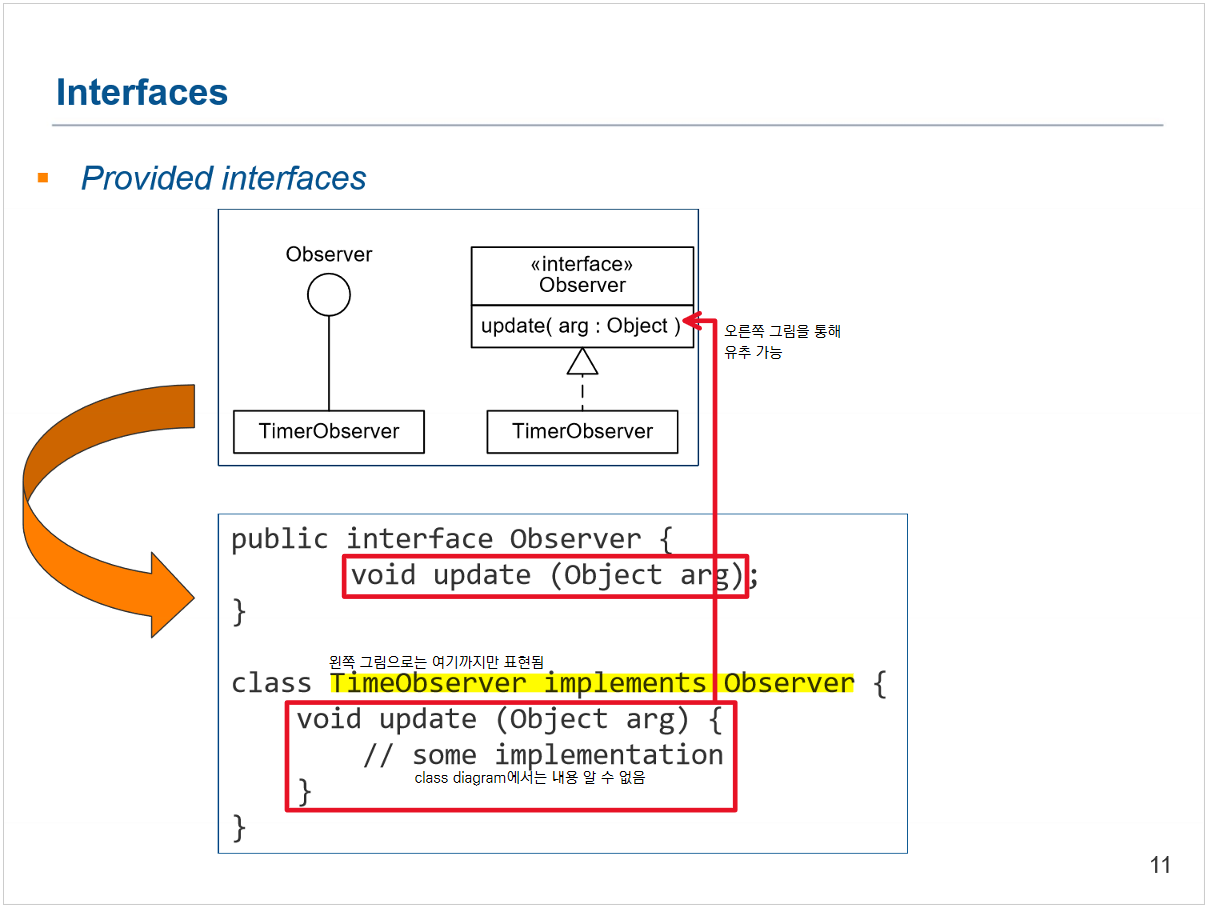

  1. Provided Interface: 누군가에 의해 구현을 제공받는 Interface

     🔎 Observer
     • Ball (Lollipop) Symbol
     • 인터페이스명 위에 <<interface>> Stereotype
       • 구현을 제공하는 클래스로부터 Implements Arrow로 연결될 수 있음 (🔎 TimerObserver)

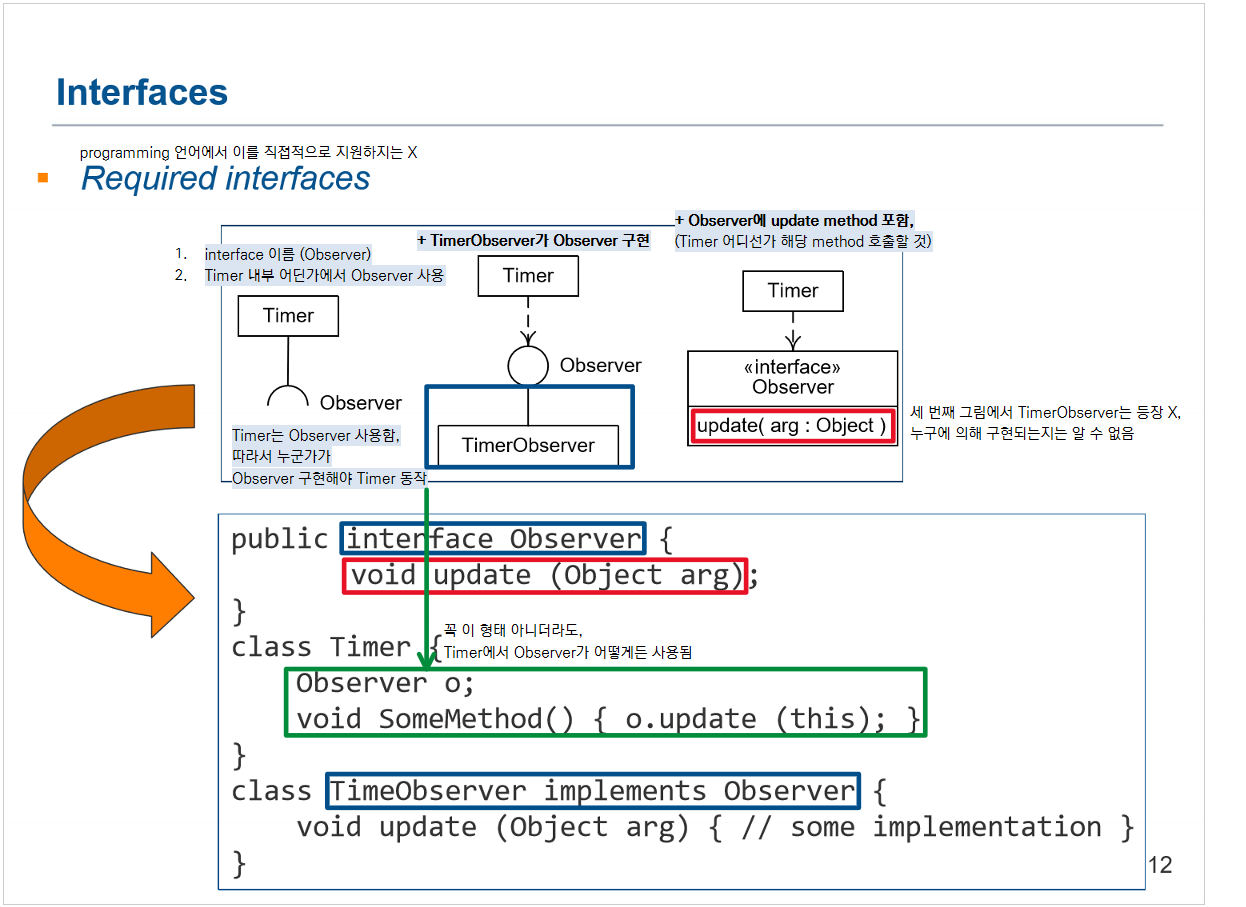

  2. Required Interface: Provided Interface에 대한 Dependency를 갖는, 즉 정상 동작을 위해서는 Provided Interface의 구현이 요구되는 Class

     🔎 Timer
     • Socket Symbol
     • Provided Interface (Ball Symbol, <<interface>> Stereotype이 붙은 인터페이스) 에 대한 Dependency Arrow

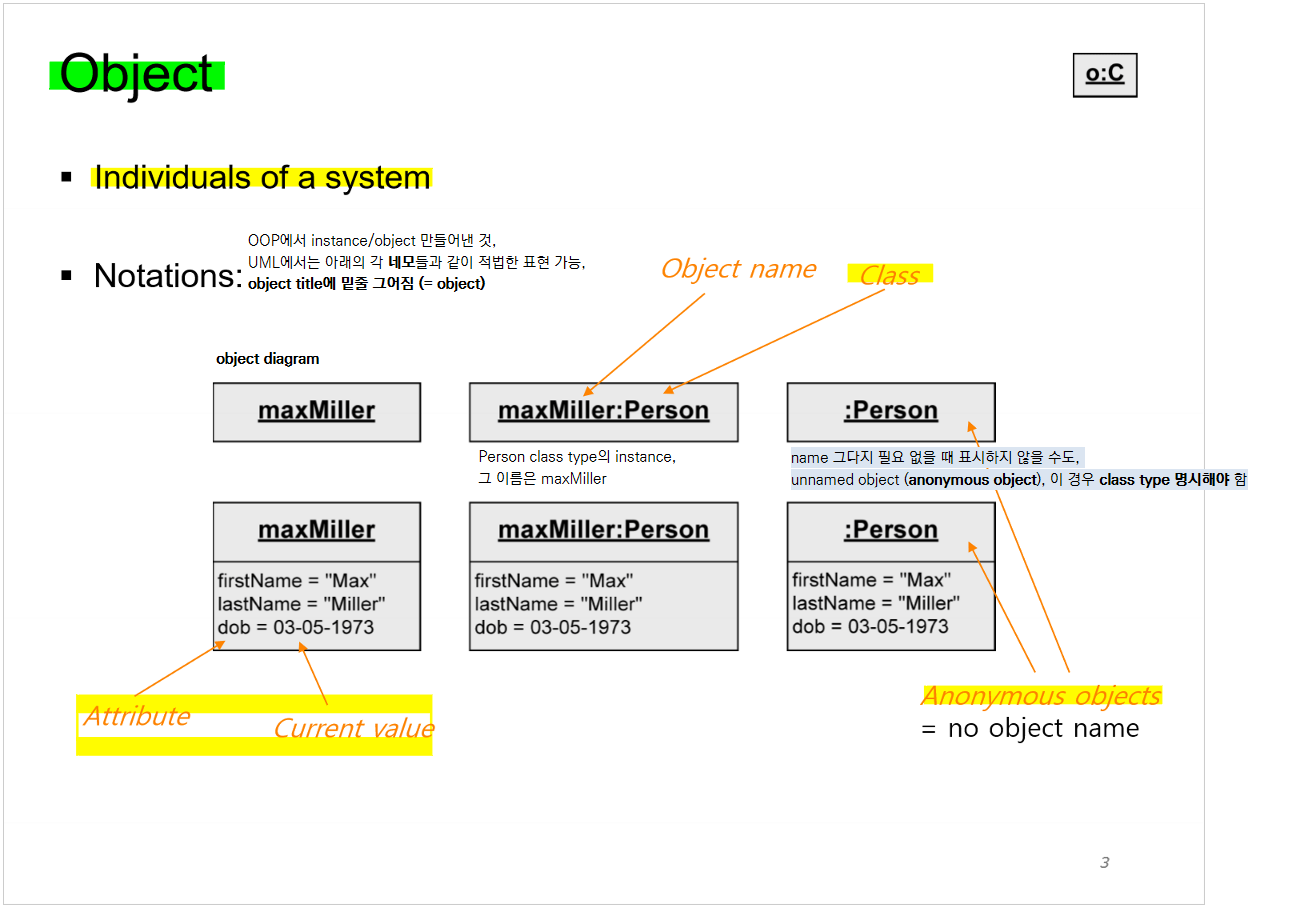

Object Diagram

• 이름에 밑줄 있을 경우, 클래스명이 아닌 객체명 = ⭐특정 순간의 Snapshot
  • 타입이 아닌 서로 다른 값을 갖게 됨
• Name: camelCase
  ↔ Class Diagram, PascalCase
  • 클래스명을 명시하고 싶을 경우 objectName:ClassName
  • 객체명을 생략하고 싶을 경우 (= 무명 객체) :ClassName
• Attribute: 필드명 = 값
  ↔ Class Diagram, [ + | - | # ] 필드명: 타입

Relationship (연관성)

📌 서로 다른 두 개 이상의 객체(클래스)가 상호 참조하는 관계

• ⭐ 화살표 Tail(= Source) 쪽에서 Head(= Target)의 정보 알 수 있음
  = Source가 Target의 정보를 알고 있음
  = Target이 Source에게 정보를 줌
  • Change Propagation (전파): Target이 변하면 Source도 영향 받음 (가리켜지고 있는 게 변하면 가리키는 쪽도 함께 변해야 함) ➡ Data Abstraction, Encapsulation (캡슐화), Information Hiding (정보 은닉)으로 해결 가능

		Default

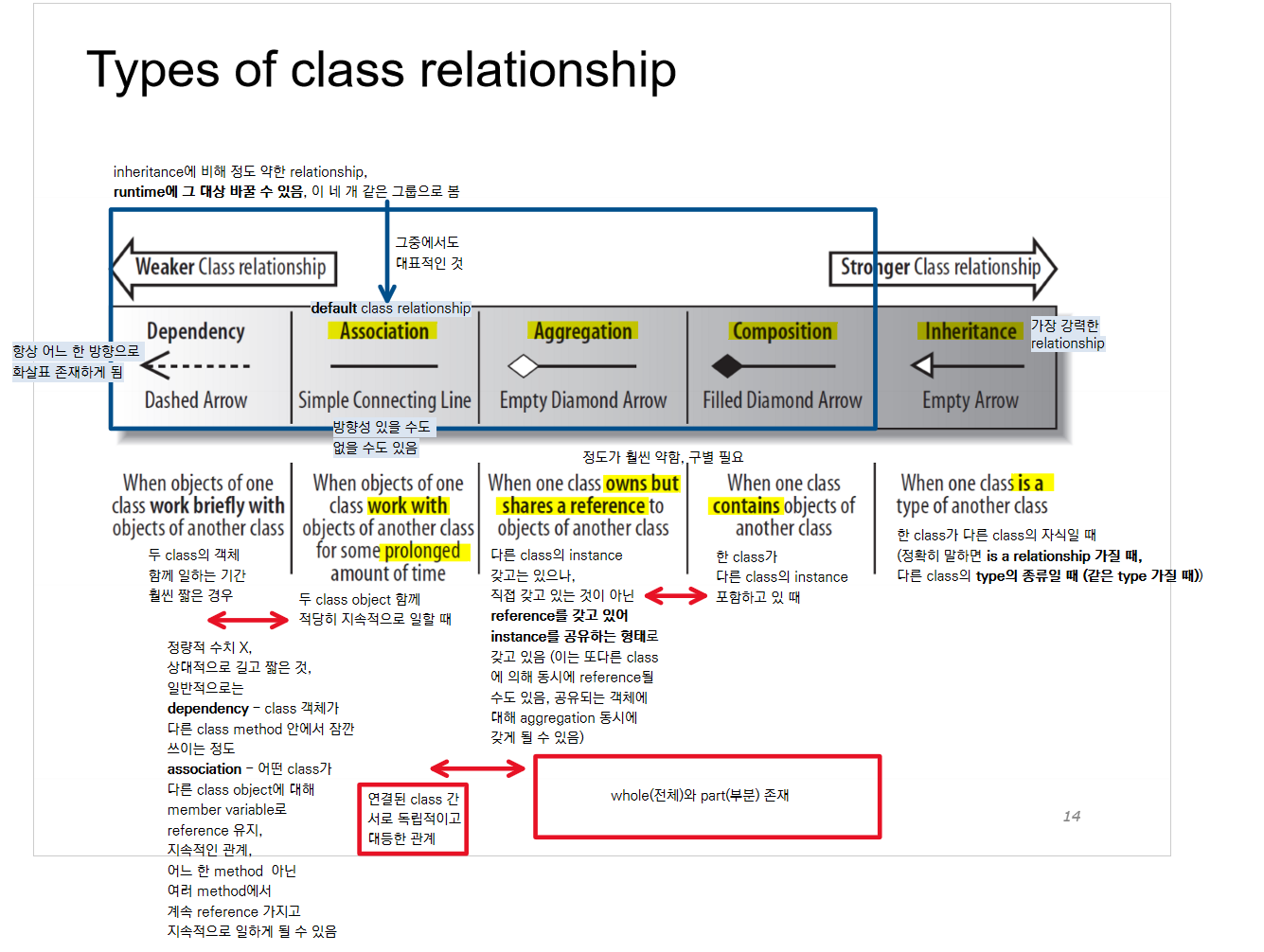

🔽	Dependency	Association	(Shared) Aggregation	Composition (합성)	Realization (Implementation)	Inheritance (상속) (Generalization, Specification)	🔼
	⇐-	<――	전체 ◇- 부분	전체 ◆- 부분	인터페이스 ◁--- 구현	부모 ◁―― 자식
	의존	연관	집합	합성, 포함	실체화	일반화, 특수화
협업 시간	짧음 (일시적 Binding)	지속	지속	지속	영원	영원
구현	파라미터, 리턴 타입 (메소드 내에서만 사용)	멤버 변수	멤버 변수	멤버 변수
결정 시점	런타임	런타임	런타임	런타임	컴파일 타임	컴파일 타임
관계	대등, 독립	IS-MEMBER-OF, 대등, 독립	IS-PART-OF, 독립	HAS-A, 의존		IS-A, 의존

• Association (연관) ⊂ Aggregation ⊂ Shared Aggregation, Composition

Dependency (의존)

📌 한 Class의 안에서 다른 Class가 파라미터, 리턴 타입, 메소드 내에서만 사용 등으로 잠깐 Binding되어 쓰이는 관계

• ⇐-
  • (보통 생략) <<use>> Stereotype

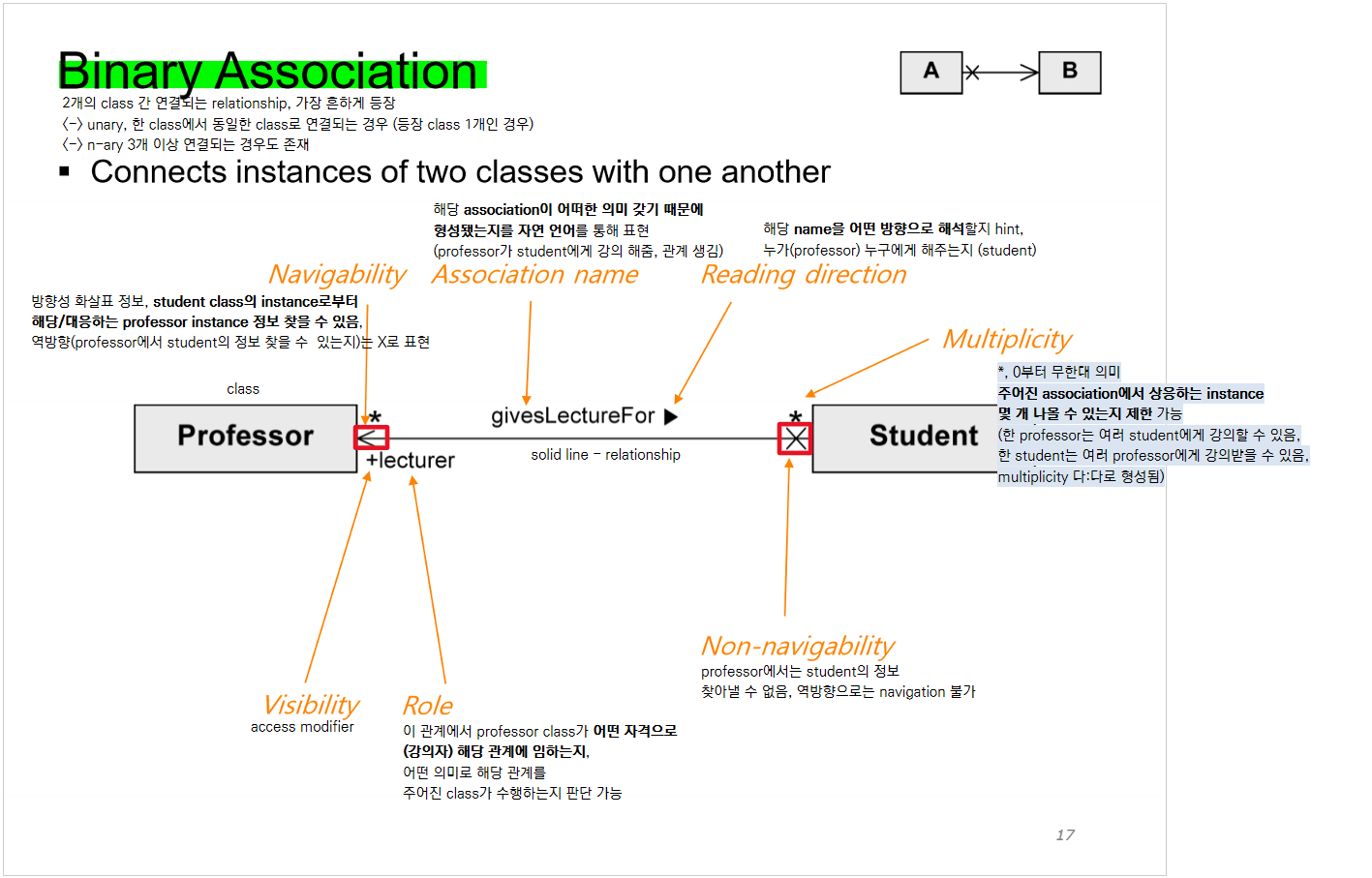

Association (연관)

📌 한 Class가 다른 Class에 대한 참조를 멤버 변수로 갖는 관계

• 실선 < 화살표
  1. Navigability: [ < | > | X | ], 상대 Instance에 대한 참조 존재하는지 여부, Tail에서 Head의 정보 접근 가능
     • 참조를 통해 Visible한 멤버에만 접근 가능
     • 양쪽 화살표 명시하지 않은 것도 정보 (= 정보 없음을 의도적으로 표현한 것), but 관행적으로는 양방향 화살표와 동일
       ↔ 한쪽 화살표만 존재, 관행적으로 없는 쪽은 X로 해석
     • 상세 설계라면 가능한 정확한 정보 주었을 것 (즉, 완성되지 않았을 확률 높음), 분석 단계에서는 Association 유무만 고려해도 됨
  2. Association Name: 동사, 관계가 생긴 이유(존재/행동)
     • Reading Direction: [ ◀ | ▶ | ], 해석 방향, 시작 방향이 주어
  3. Multiplicity: [ n | n..m | n, m, ... | ], 특정 Snapshot에서 반대편의 Instance 한 개에 대응되는 Instance가 동시에 최대 몇 개 연결될 수 있는지

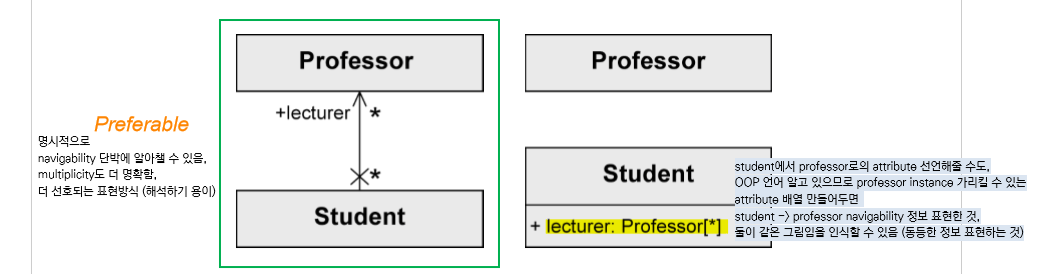

  4. Role: 명사, 해당 Class/Object가 어떠한 자격으로 해당 Relationship에 임하는지
     = 참조 변수의 이름

     • Access Modifier: [ + | - | # | ]

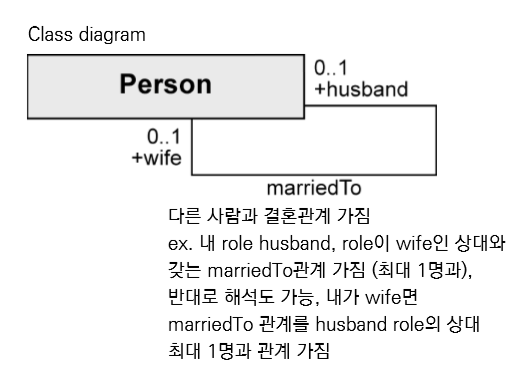

     • Unary Association에서는 필수 (특히, 1:多일 때)

       • Class Diagram만으로는 정확하게 표현 불가, 주석 필요 (🔎 자신과의 결혼도 허용됨)

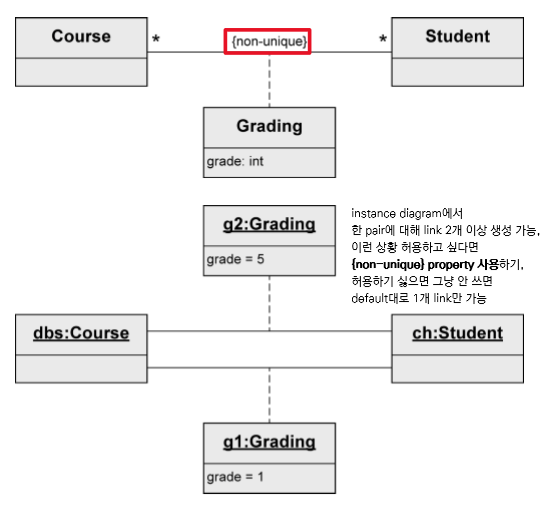

Association Class

📌 Association에 Attribute를 추가하기 위한 방법

• 多:多 관계일 때 필수, 아닐 때는 그냥 多쪽에 Attribute 추가해주면 됨
• Association 실선에 점선으로 연결
• Default = Link/Relationship 중복 불가
  = 한 조합은 하나의 Link/Relationship만 생성
  ↔ 중복 허용: { non-unique } Property

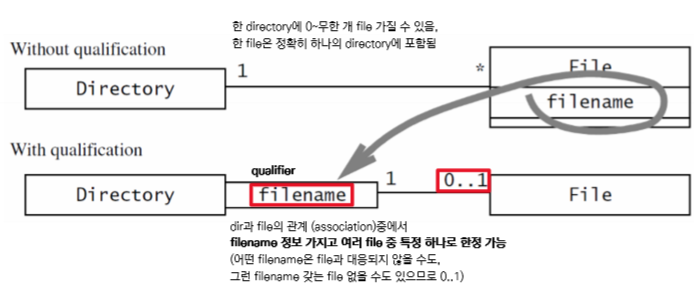

Qualified Association

📌 多쪽의 속성 중, 多쪽의 Object를 단 하나로 한정지을 수 있는 Qualifier를 반대쪽에 명시하는 것

• Qualifier (한정사): 多쪽의 Unique한 Attribute 중 하나, 각 Instance 지칭 가능
• ❤️ 부가 정보 제공

(Shared) Aggregation (집합)

📌 Association의 일종, IS-PART-OF Relationship을 가지는 특수 경우

• 전체 ◇- 부분 (Hollow Diamond)

IS-PART-OF Relationship

📌 부분이 전체에 독립적인 관계, 한 쪽의 부품 관계
= 전체가 없어지더라도, 부분이 독립적으로 존재 가능

• 한 부분이 0..*개의 전체에 속할 수 있음
  ↔ Composition (합성, 포함), 0..1
• 🔎 전공(전체) ◇- 과목(부분), 수업 ◇- 학생, 컴퓨터 ◇- 키보드, 모니터, 프린터…
  • 전공이 없어지더라도 과목 남아있을 수도
  • 수업 없어진다고 학생이 막 사라지지는 않음
  • 컴퓨터가 사라진다고 해도, 키보드나 모니터, 프린터는 다른 시스템에서도 사용 및 공유 가능

1. Transitive (이행적): B is-part-of A && C is-part-of B ⇒ C is-part-of A
2. Asymmetric: B is-part-of A && A is-part-of B는 항상 False
   = 동시에 서로의 PART가 될 수는 없음
   ➡ Directed Acyclic Graph, Deque

Composition (합성, 포함)

📌 Aggregation 중, HAS-A Relationship을 가지는 관계
= Composition (합성)

• 전체 ◆- 부분 (Solid Diamond)

HAS-A Relationship

= HAS-A Relationship
📌 부분이 전체에 의존하는 관계
= 부분의 수명이 전체에 의존

• ⭐ 한 부분은 무조건 0..1개의 전체에 속함
  • Aggregation에서 제약조건 추가됨, 더 강한 결합

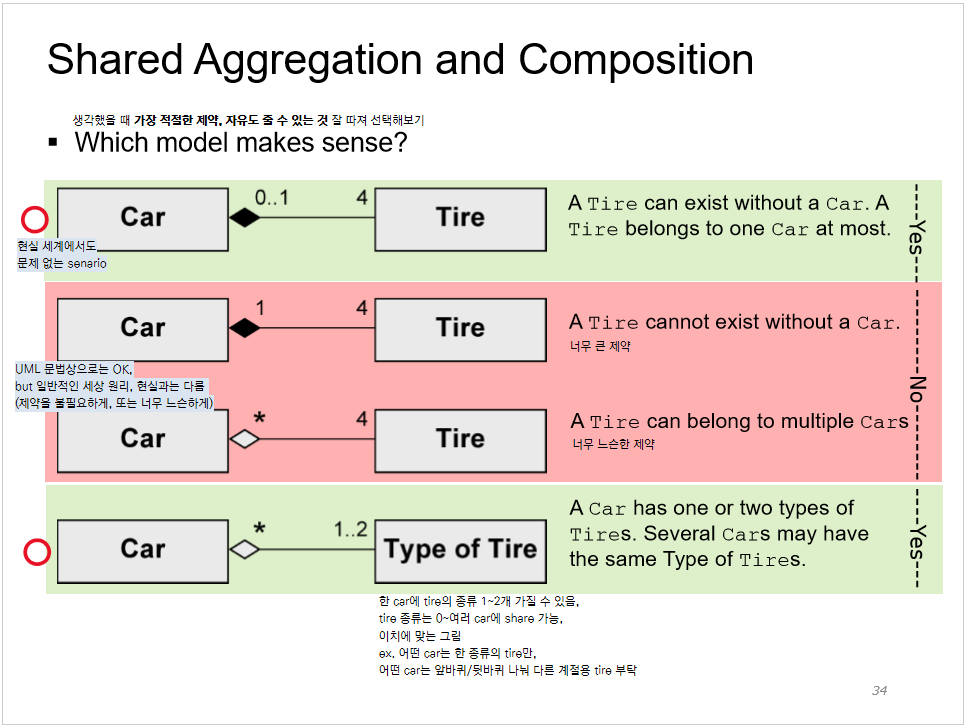

• 🔎 건물 ◆- 강의실 ◆- 빔 프로젝터, 나무 ◆- 나뭇가지, 자동차 ◆- 타이어
  • 건물을 부수면 당연히 강의실도 사라질 것
  • 나무가 사라지면 나뭇가지는 사라짐
  • 자동차와 타이어 간의 모델링

    • 이는 Aggregation으로도 모델링 가능, 의도/강제하고 싶은 상황 살펴보고 선택

1. 부분이 전체의 Lifetime에 의존 ➡ 전체가 소멸하면 부분도 소멸
   ↔ Aggregation, 부분은 독립적으로 존재 가능, 전체와 별개의 Lifetime 가짐
2. 한 부분은 0..1개의 전체에 속해야 함
   ↔ Aggregation, 한 부분이 여러 전체에 동시에 속할 수 있음

Realization (실체화)

= Implementation

• 인터페이스 ◁--- 구현

Generalization (일반화)

= Inheritance (상속)
= Generalization

• 부모 ◁―― 자식
• 다중 상속 허용
