Memory Hierarchy

📌 Principle of Locality (지역성의 원칙)를 활용하여, 최소 비용으로 최대 효율을 내기 위한 Memory 구조

• 목적: Big Fast Memory를 쓰고 싶으나 Cost의 한계 ➡ Hierarchy를 통해 저렴한 Cost로 Big Fast Memory를 쓰는 것 같은 환상을 줄 수 있음
  • 저렴한 비용에 많은 내용 저장하면서, 속도도 충분히 빠름
• Processor, CPU, Core는 가장 상위 Level의 Memory하고만 소통, 인접한 Level에만 Copying 요청 가능
  • Block: Copying의 데이터 단위 (보통 n word)
  • Hit: 데이터가 해당 Level에 있는 경우
    • Hit Ratio = # Hits / # Accesses
  • Miss: 없는 경우
    1. 인접 하위 Level에 데이터 요청
    2. 받아 온 데이터를 현재 Level에 Write
    3. Processor, CPU, Core가 Cache에 접근하여 다시 작업 시도
    • Block Size가 클 경우,
      1. Principle of Locality (지역성의 원칙)로 인해 Miss Ratio ⬇
      2. 공간 수가 적어 Swap이 자주 발생하고, 적은 부분의 데이터를 위해 큰 Block을 복사해야 하므로 Penalty ⬆
    • Miss Penalty, Memory Stall Time: Miss로 인해, Lower Level에서부터 Block을 찾아 위로 올리기까지 걸리는 시간
    • SW의 Memory Access Pattern에 따라서도 Miss 횟수가 다를 수 있음, 성능을 위해서는 개발자가 이를 고려해야 함
  • Memory Stall (정지): Memory로부터 데이터를 가져오는 동안 Processor, CPU, Core가 기다리는 것

Principle of Locality (지역성의 원칙)

📌 Program은 특정 순간에 전체 메모리 중 오직 Clustered된 일부분에만 접근한다는 원칙

1. 시간 지역성 (Temporal Locality): 최근에 접근한 메모리는 또 사용하게 될 확률 높음
   • 🔎 Loop
2. 공간 지역성 (Spatial Locality): 최근에 접근한 메모리 근처의 메모리에 접근하게 될 확률 높음
   • 🔎 Sequential Instruction, Array

Cache

📌 가장 Processor, CPU, Core와 가까운 Top Level에 위치한 Memory, Processor, CPU, Core Chip에 내장
= SRAM (Static RAM)

• RAM: Random Access Memory
  • Random ➡ Block 저장 위치에 상관 없이 Fixed Access Time
    1. Direct-mapped: Hash 활용
       • Hash Fn = 원본Block주소 % Block개수
         • 공간이 다 비어 있어도 해시값 위치가 차 있으면 Swap 필요 ➡ 공간 낭비
       • 해시값은 원본 Block 주소의 하위 Bits이므로, 상위 Bits만 Tag로 저장해 둔다면 Tag값|Hash값을 통해 원본 Block의 주소 확인 가능
       • 해시값 위치에 값이 존재하고, Tag값이 원본 Block 주소의 하위 Bits와 일치할 경우 Hit
    2. Associative
       • Logic Circuit (Cost) ➡ 공간 낭비 개선
       2. Fully: 아무 공간에나 다 넣을 수 있음
       3. M-way Set: 해시값으로 Set을 찾은 뒤, Set 안의 M개 공간 중 아무 곳에나 넣을 수 있음
          ↔ Magnetic Disk/Tape
  • Volatile (휘발성)
• Main Memory와 항상 값이 일치해야 함 ➡ Consistency (일관성)
  1. Write-Through (동시 저장): Write 시마다, 항상 Cache와 Main Memory 동시에 수정
     • 시간이 오래 걸린다는 단점 ➡ Write Buffer에 적어둔 뒤 Main Memory Write 요청
     • Write Around: Write Miss일 때, 어차피 Cache와 Memory 둘 다에 값을 새로 쓸 것이므로 Fetch하지 않는 방식
       • Write-Back에서는 불가 (Consistency (일관성))
  2. ⭐ Write-Back: Cache만 업데이트하고, Swap될 때 Main Memory 수정
     • Cache 업데이트 시 dirty = 1처럼 표시, 이후 Swap되어 Cache에서 버려질 때 Main Memory 수정
     • 보통 더 빠름

Main Memory

= DRAM (Dynamic RAM), Real/Primary Memory

• DDR DRAM: Double Data Rate, 1 Clock동안 Up/Down 순간을 활용하여 총 두 번 작업이 가능한 DRAM

Secondary Memory

1. SSD (Flash Storage)
   • 🔎 USB, CD, DVD, Blu-Ray
   • Non-volatile
   • 전기를 활용하기 때문에 HDD에 비해 속도가 빠르지만, 사용할수록 점점 저장 능력 상실 ➡ Disk 대체품으로 사용하기에는 어려움

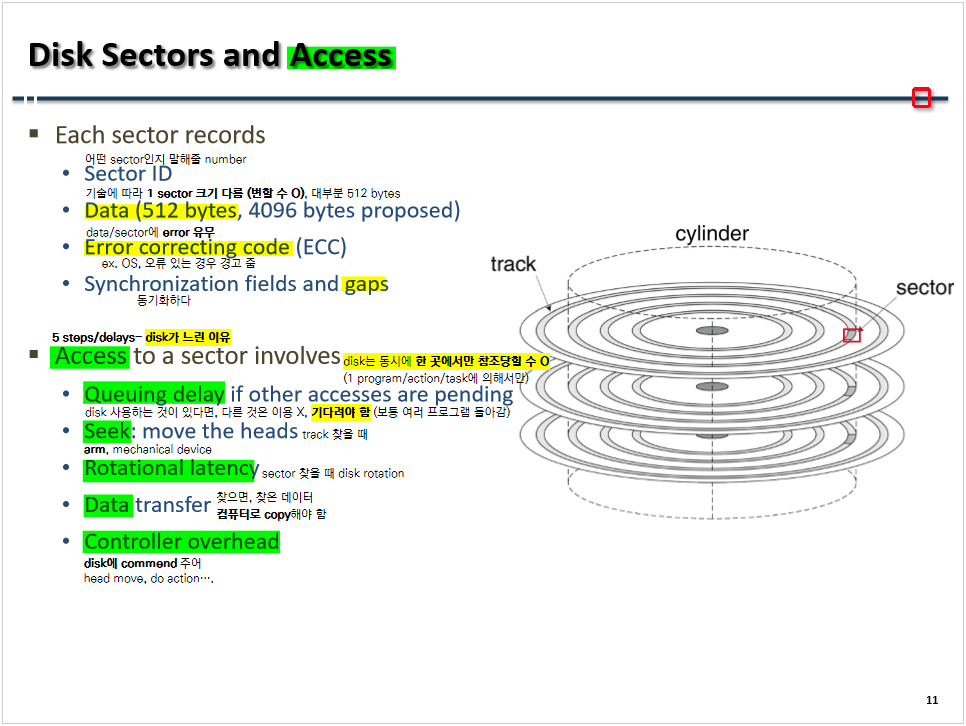

2. HDD (Magnetic Disk)
   • Non-volatile
   • Mechanical Device, 기계적 동작 ➡ 전기에 비해 속도 훨씬 느림, But Principle of Locality (지역성의 원칙), OS Scheduling이 이를 보완할 수 있음, 비싼 경우 Cache를 내장하고 있기도 함

     • Seek Time: Arm을 움직여 Track 찾는 시간
     • Rotational Latency (회전 지연): Disk Platter가 회전하여 알맞은 Sector 찾는 시간

Magnetic Tape

= Third Memory, Backup Memory
